Detalhes do produto:
|
Diâmetro da tubulação: | 16-63 | Aplicação: | TUBULAÇÃO DO PVC DA ÁGUA DE ESGOTO |
---|---|---|---|
Tensão: | 380V 440V 400V 220V | Tipo: | Máquina de Belling da tubulação |
COR DA TUBULAÇÃO: | BRANCO, ALARANJADO, VAZIO | PLC: | Automático completo |
Realçar: | máquina socketing automática,máquina socketing da tubulação do pvc |
Característica:

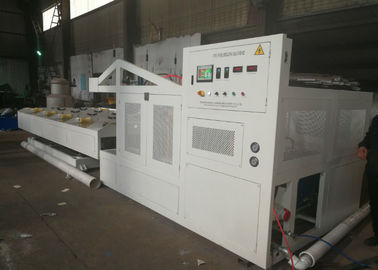

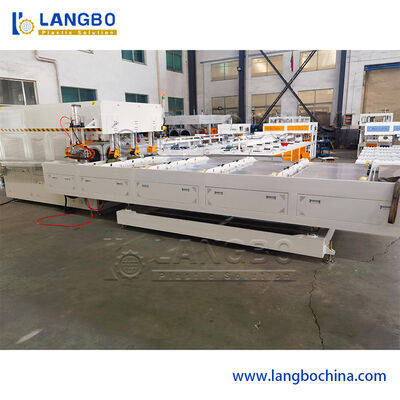

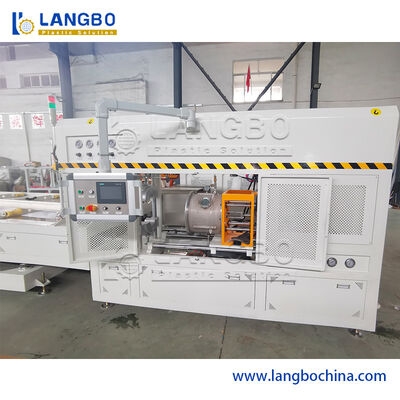

Esta máquina é apropriada para o tipo de R e o tipo tubulações plásticas belling de U da máquina. Não pode usado somente na linha da linha de produção da tubulação mas igualmente pode ser usada como uma única máquina. As características desta máquina são completamente automáticas, estáveis e seguras, fácil de operar. Adota a calibração do vácuo dentro do molde.
Com o projeto especial desta máquina é muito a produção do de alta capacidade é possível. Pode igualmente produzir a tubulação de 150cm. igualmente segundo pedidos do cliente nós igualmente fabricamos a máquina belling manual especial

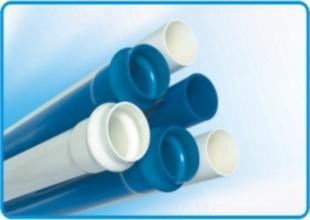

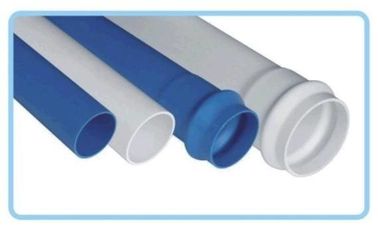

A máquina belling é capaz de belling o PE, PP, tubulações do PVC e os tamanhos podem ser especificados nos standard internacionais.
O grau do aquecimento da tubulação e a pressão de sopro podem ser ajustados.
LB-32 é o modelo que tem a capacidade a mais alta. Para este modelo, a escala do diâmetro de 16-32mm, é projetado produzir 4 soquetes pelo ciclo.
LB-63 é o modelo que tem a capacidade a mais alta também. Para este modelo, a escala do diâmetro de 16-63mm, é projetado produzir 2 soquetes pelo ciclo.
Especificação principal:
Modelo | Diâmetro da tubulação | Método de aquecimento | Método de Belling | Poder de aquecimento | Dimensão |
SGK110 | 50-110mm | Aquecimento elétrico | Expansão física do molde | 10.5kw | 7500x1400x1750mm |
SGK160 | 50-160mm | Aquecimento elétrico | Expansão física do molde | 10.5kw | 7500x1400x1750mm |
SGK200 | 50-200mm | Aquecimento elétrico | Expansão física do molde | 10.5kw | 7855x1350x1900mm |
SGK250 | 110-250mm | Aquecimento elétrico | Expansão física do molde | 10.5kw | 7830x1620x1700mm |
SGK315 | 160-315mm | Aquecimento elétrico | Expansão física do molde | 14kw | 8050x1750x1900mm |
SGK450 | 200-450mm | Aquecimento elétrico | Expansão física do molde | 18kw | 8290x2090x2080mm |
SGK500 | 315-500mm | Aquecimento elétrico | Expansão física do molde | 18kw | 8500x3050x2100mm |
SGK630 | 400-630mm | Aquecimento elétrico | Expansão física do molde | 22.5kw |
8615x3125x2500mm |
Parâmetros técnicos principais:
Diâmetro exterior 160-400mm da tubulação | Sistema elétrico |
Comprimento fixo como a corrida de 4-6m | Pressão de ar comprimido 0.4-0.6Mpa |
Sistema hidráulico | Pressão 0.2-0.3Mpa da fonte de água |
Tipo Y100L1-4 do motor da bomba de óleo, velocidade de gerencio 1430r/min do poder 3KW | Controlador de programa (PCL) FXIN-40MR-001 + FXON-40ER |
O tipo variável V22-A1-R-A da bomba de pistão da coluna avaliou a pressão 6.3Mpa | Poder total 28KVA |
Capacidade de exaustão 0-22L/min | Tensão de corrida AC380V 50HZ |
Pressão de corrida 4-6.3Mpa | Tamanho exterior da unidade (L ×H) 7500×3150×2100MM do ×W |
Óleo hidráulico anti-abrasivo hidráulico do óleo 46# da pressão | Peso total 4500KG da unidade |

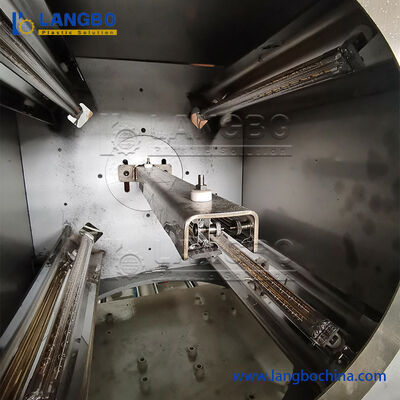

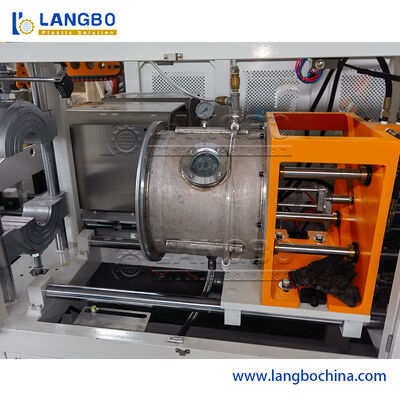

Sistema de aquecimento | Altura central 1000±10MM |
Poder da tubulação de aquecimento da fornalha 1heating 1KW×12 + 0.7KW× 2 =13.4KW | PCes da velocidade 2-40 da produção/hora |
Fornalha do aquecimento do poder of2 da tubulação de aquecimento 1KW×12 + 0.7KW× 2 =13.4KW | Sistema da máquina |
Temperatura do ar máxima 380°C | Sistema elétrico, sistema da pressão hidráulica, sistema mecânico |

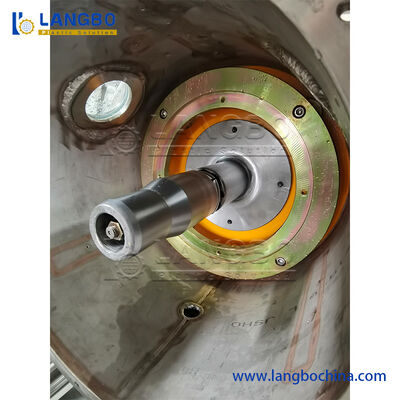

Adotando moldes de expansão da tubulação da série de SKT |
