Detalhes do produto:
|
Nome: | Linha da extrusão da tubulação do PVC | Detalhes da embalagem: | embrulho de filme |
---|---|---|---|
plástico: | PVC | Aplicação: | fatura da tubulação |
Matéria prima: | pvc em pó | Projeto de parafuso: | parafuso duplo cônico |
Material do Parafuso: | 38CrMoALA | Motor: | SIEMENS |
Inversor: | ABB | Sensor de temperatura: | Omron |
Realçar: | linha de corrida estável da extrusão do tubo do PVC,linha gêmea da extrusão do tubo do PVC do parafuso,extrusora plástica de corrida estável da tubulação |
linha da extrusão do tubo do PVC de 16-315mm
A linha de produção da tubulação do PVC consiste no grupo de mistura de alta velocidade, extrusora de parafuso gêmea cônica, moldes, tanque de água refrigerando de calibragem do diâmetro do vácuo, transporte-fora, impressora da tinta, considerou o cortador, empilhador, ect.
A linha aplica o projeto original do parafuso, que caracteriza com hora restante curto para materiais no tambor, e a boa composição e plastificar do efeito. Adota a caixa da redução da qualidade super, com esboço agradável, corrida estável e de baixo nível de ruído. Calefator cerâmico Finned para o aquecimento do tambor e o sistema de refrigeração do ar para trazer o controlo preciso da temperatura. O sistema da desgaseificação de vácuo pode obter livrado da umidade e do gás temporário dos materiais e garantir a qualidade super dos produtos. O motor principal aplica regulador controlado da velocidade da C.C. do silicone ou o regulador variável da velocidade da frequência, que fornece a saída estável do torque e pisa menos regulamento da velocidade. É apropriado para o processamento do pó do PVC ou do UPVC.
FLUXO DA PRODUÇÃO:
O material de mistura do → do → da matéria prima + do aditivo que transporta o → forçou o → da alimentação vácuo de pulverização expulsando do → da unidade de controle do diâmetro do → do molde do → gêmeo cônico da extrusora de parafuso que dá forma à pulverização do → da caixa/tipo cortador de marcação da imersão do → do trator de lagarta do → da máquina do → do tanque de água refrigerando o → de expansão da máquina que da tubulação do → conduz a inspeção & a embalagem da tubulação do → do empilhador
PARÂMETRO TÉCNICO:
Modelo | Diâmetro da tubulação | Extrusora | Poder da extrusora | Capacidade |
LB-32A | 16-32 (quatro) | SJ65/132 | 37AC | 250 |
LB-32B | 16-32 (quatro) | SJ80/156 | 55AC | 350 |
LB-50A | 16-50 | SJ45/90 | 15AC | 100 |
LB-50B | 16-50 (dobro) | SJ51/105 | 18.5AC | 150 |
LB-50C | 16-50 (dobro) | SJ65/132 | 37AC | 250 |
LB-63A | 16-63 | SJ51/105 | 18.5AC | 150 |
LB-63B | 16-63 (dobro) | SJ65/132 | 37AC | 250 |
LB-160 | 50-160 | SJ65/132 | 37AC | 250 |
LB-250 | 63-250 | SJ65/132 | 37AC | 250 |
LB-315 | 110-315 | SJ80/156 | 55AC | 350 |
LB-630 | 315-630 | SJ92/188 | 110DC | 800 |
LB-800 | 560-800 | SJ105/216 | 160DC | 1100 |
COMPONENTES PRINCIPAIS DA LINHA DE PRODUÇÃO
Extrusora cônica do gêmeo-parafuso: Equipou-se com o sistema de alimentação do material forçado da fixo-quantidade, o sistema de controlo automático da temperatura, o sistema de exaustão do vácuo e o sistema de controlo automático da velocidade.
Esta estrutura assegura o controlo exato para a temperatura material, a estabilidade do plasticization e extremamente o melhoramento da velocidade da produção. O motor principal é conversor direto ou conversor de frequência.
Moldes expulsando do PVC: O material é 40Cr de alta qualidade. Os moldes surgem são tratados o lustro e o chapeamento de cromo. adota a estrutura da espiral principal múltipla. O derretimento tem a baixa pressão. Expulsando na quantidade alta, a cabeça do dado ainda para manter a baixa temperatura.
Tanque de água de calibragem do vácuo: O material do corpo é da boa qualidade placa de aço inoxidável da dureza alta e. É resistência, corrosão-resistência e de duas fases de alta pressão para a tubulação do grande diâmetro.
Temperatura da água dos controles da eletricidade.
O material do bocal é ABS que projeta o plástico. O quadro da máquina pode ser ajustado três dimensões. Mover-se da parte dianteira a suportar para adotar a movimentação cycloid do redutor e para adotar acima & para baixo e à esquerda & certo o ajuste do parafuso.
Tanque refrigerar de pulverizador da água: O corpo é feito de aço inoxidável e a máscara é cortina macia transparente do PVC. O flutuador de aço inoxidável ajusta o nível de água e a temperatura da água dos controles da eletricidade. O material do bocal é ABS que projeta o plástico.
Máquina do transporte-fora: Adota a aproximação da conversão de frequência. Transferências de cada quadro da tração com corrente que assegura cada trilha que se move simultaneamente. É aperto pneumático da flexibilidade.
Máquina de corte: É corte planetário para o grande diâmetro. A lâmina toma a rotação e o corte da parte e a introdução da revolução da tomada da peça da lâmina. Tem a estrutura do corte do ângulo, o dispositivo de aperto e de limpeza da metade de alumínio pneumática.
Sistema de controlo: Nós podemos oferecer o sistema de controlo do PLC de Siemens que é sistema de controlo inteligente. Igualmente nós podemos oferecer o sistema de controlo ordinário que usam Siemens as peças elétricas, controlador de temperatura de Omron. A operação é simples.

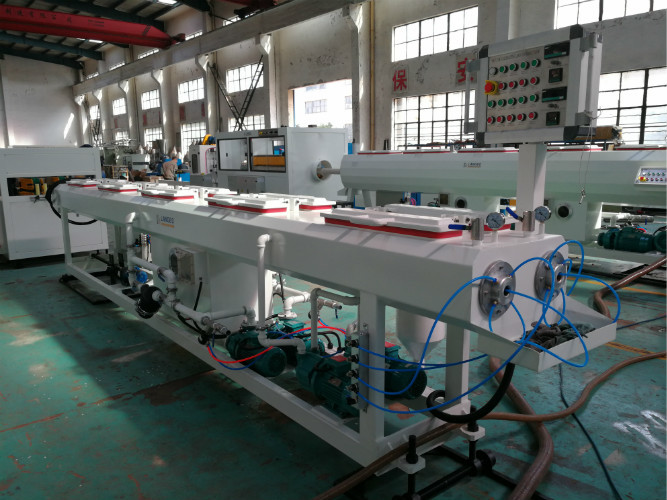

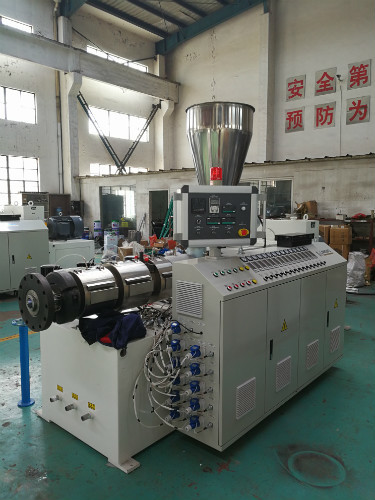

Extrusora Tanque de vácuo

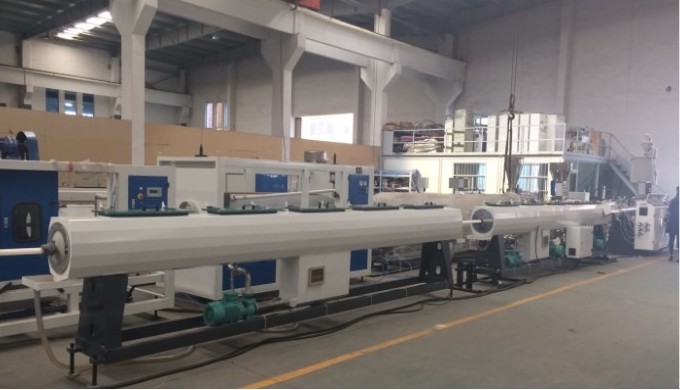

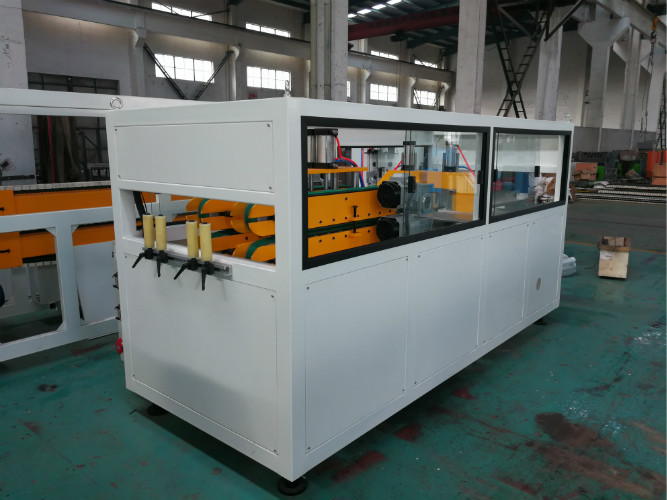

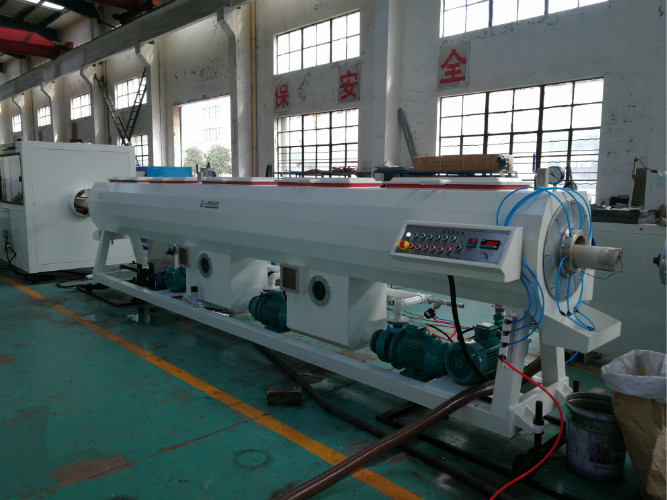

Máquina do transporte-fora Tanque de vácuo com função refrigerando

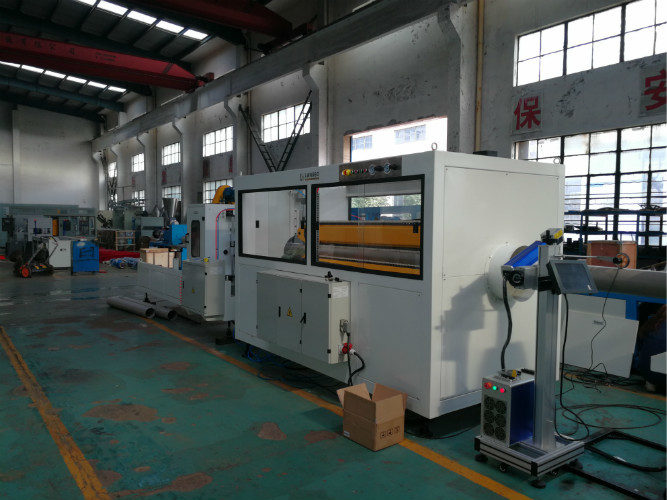

Máquina de corte Máquina do transporte-fora
