Linha de produção da tubulação do HDPE do PE 500-1200mm com cortador swarfless

LINHA DE PRODUÇÃO DE TUBO DE HDPE DE 500-1200MM

CONFIGURAÇÃO COMPLETA DA LINHA I

CONFIGURAÇÃO COMPLETA DA LINHA II

CARACTERÍSTICA TÉCNICA-- MÁQUINA PRINCIPAL

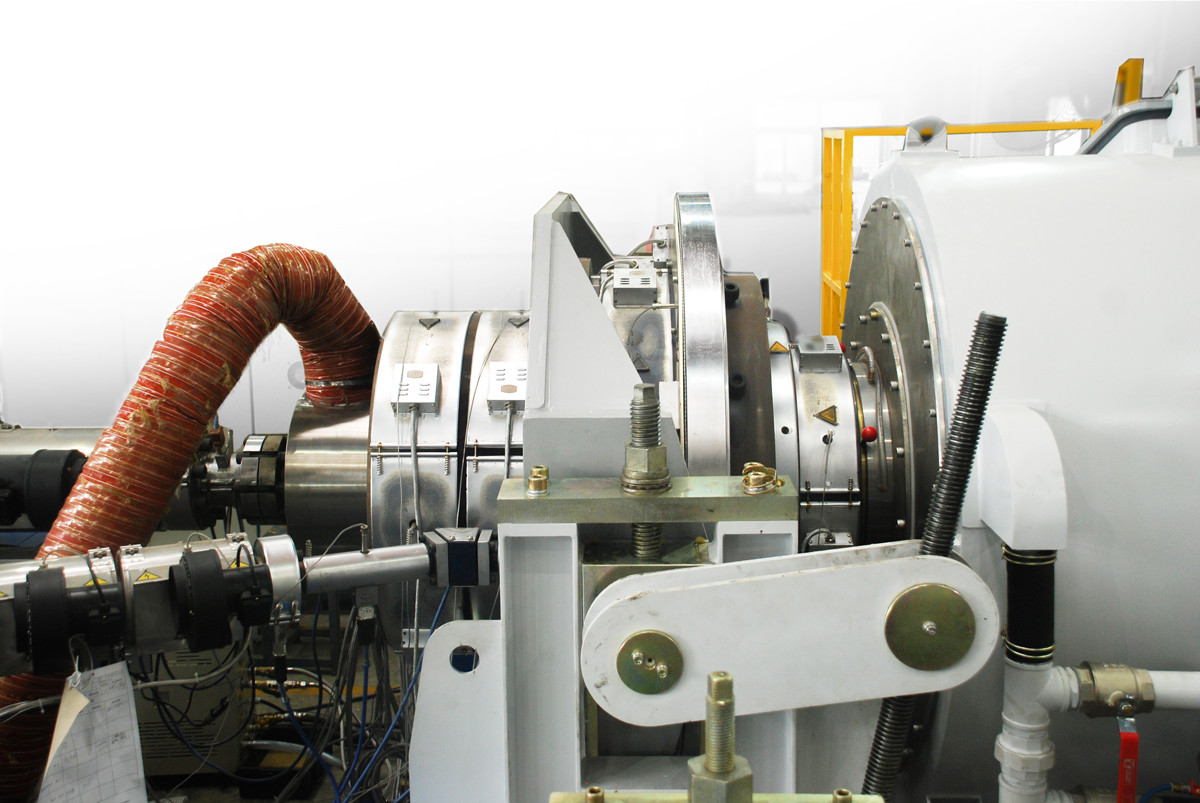

Extrusora

Equipada com extrusora de parafuso único de alta eficiência da série 40D, alta eficiência, estável e excelente manuseio;

Saída de extrusão LBS100-40D de até 1200kg/h, estrutura de parafuso otimizada que torna o material plastificado e bem misturado, bem como a energia mecânica razoavelmente transformada em energia térmica, a saída é linear e estável;

Adota motor de inversor de alta eficiência, a eficiência é de até 95,1%;

Redutor vertical de precisão importado, silencioso, alta eficiência, adota rolamento SKF, retentor de óleo japonês;

Sistema de controle de pesagem por gravidade integrado de precisão para monitorar a saída da extrusora em tempo real, você pode escolher o modo de controle de saída ou controle de peso, para reduzir a flutuação do valor de peso, é conveniente para a configuração do processo de produção, reduz o custo de produção.

Adota controle de comunicação de barramento PROFINET, equipado com tela sensível ao toque colorida de 12 polegadas, ícones de botão, intuitivo e fácil de entender.

Toda a linha adota gabinete alto WEITU PS, layout separado de eletricidade forte e fraca, reduz a interferência, o exaustor superior e o ar condicionado industrial são usados juntos, o efeito de resfriamento é bom;

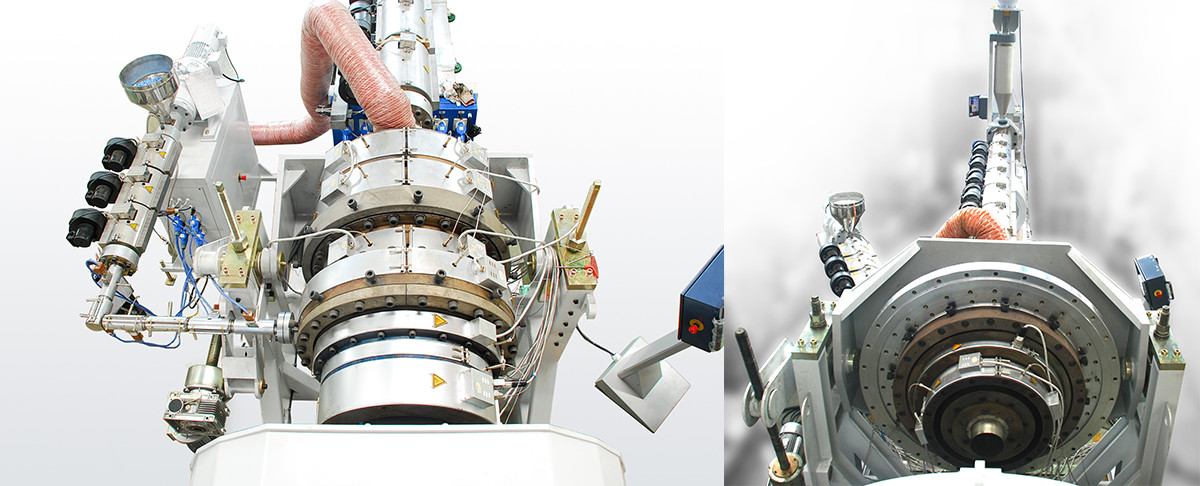

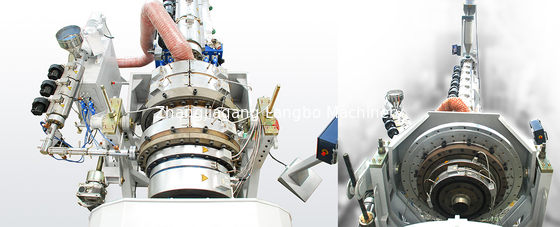

Cabeçote da matriz

A matriz é feita de corpo de molde espiral para eliminar o rastro de soldagem;

Com dispositivo de exaustão de ar de controle de frequência variável, pode acelerar a taxa de resfriamento da parede interna do tubo e reduzir o comprimento de resfriamento;

Pode atender aos requisitos de produção de tubos ODØ500-Ø1200 PN0.6~ PN1.6.

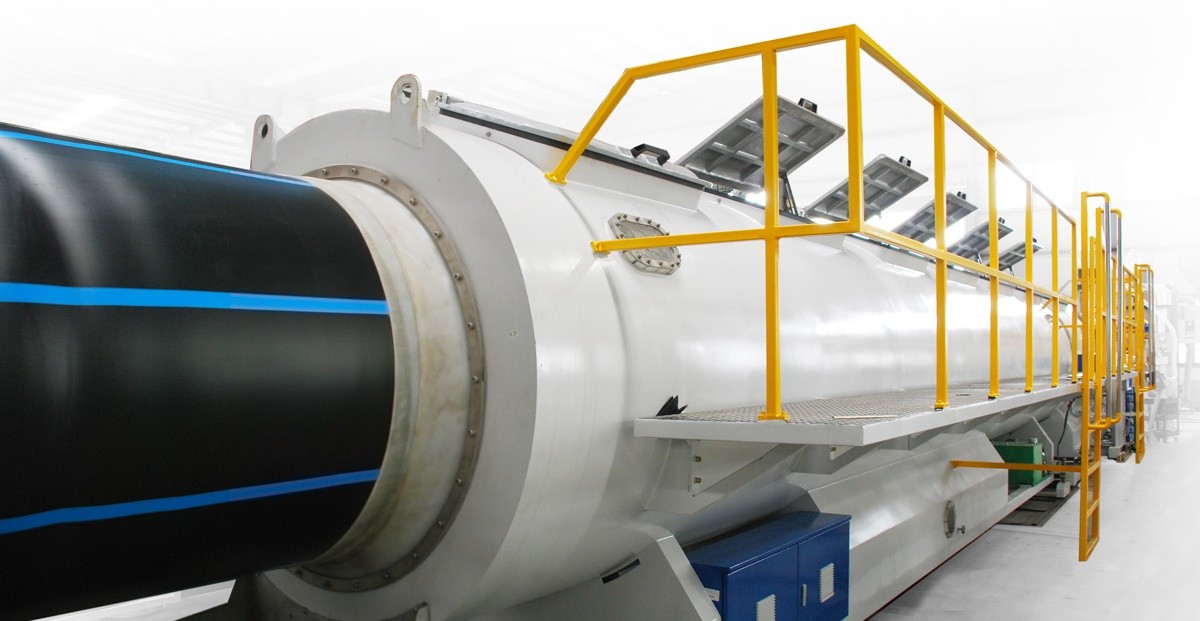

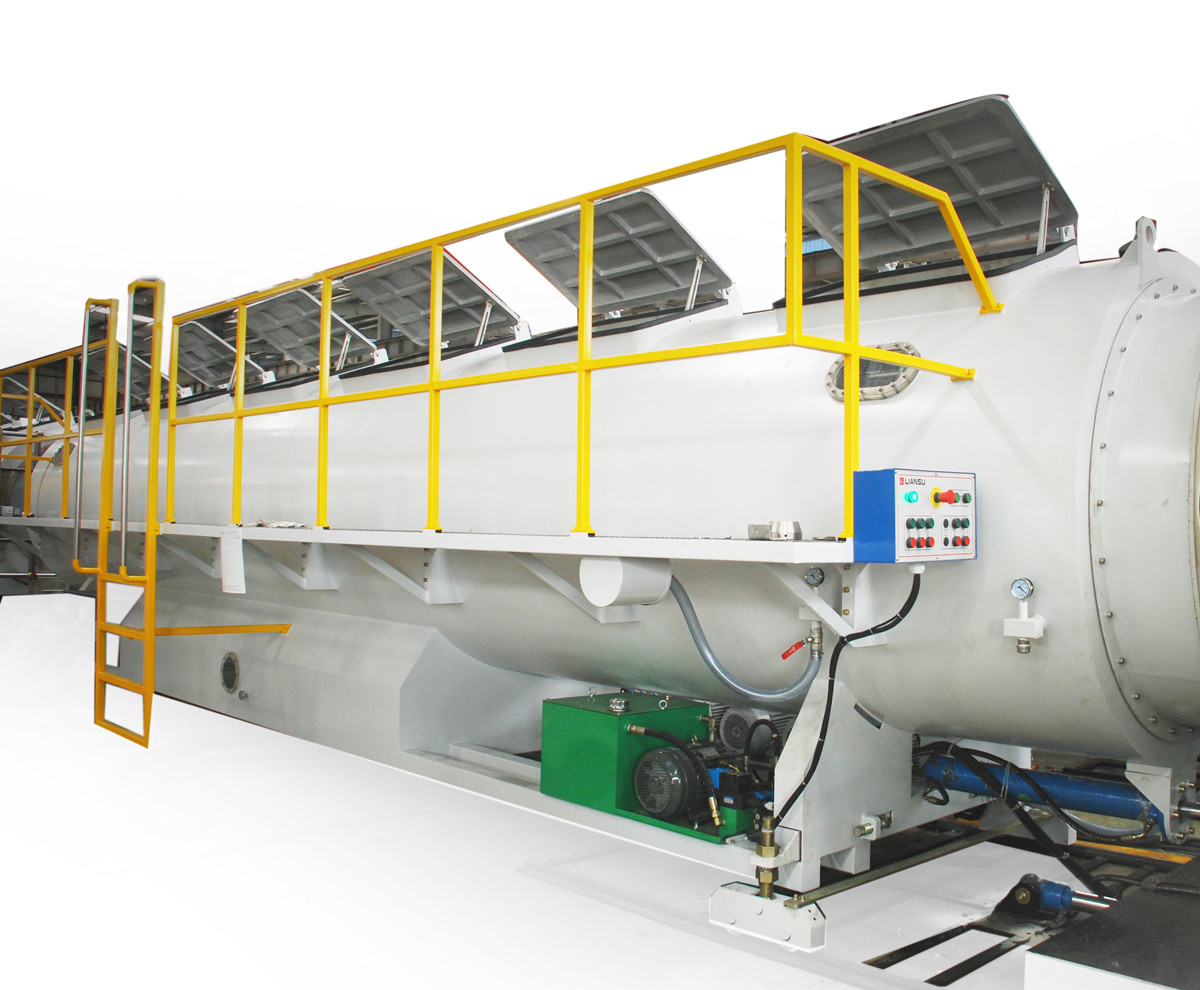

Tanque de vácuo

O tanque de vácuo adota o plano de 2+10M, o corpo do tanque de 2m e 10m pode ser conectado e separado eletricamente de forma rápida, é conveniente observar a qualidade dos tubos antes da moldagem e reduzir o desperdício de material;

A parte de vácuo adota estrutura de câmara dupla, e o tubo é formado rapidamente para melhorar a eficiência de resfriamento;

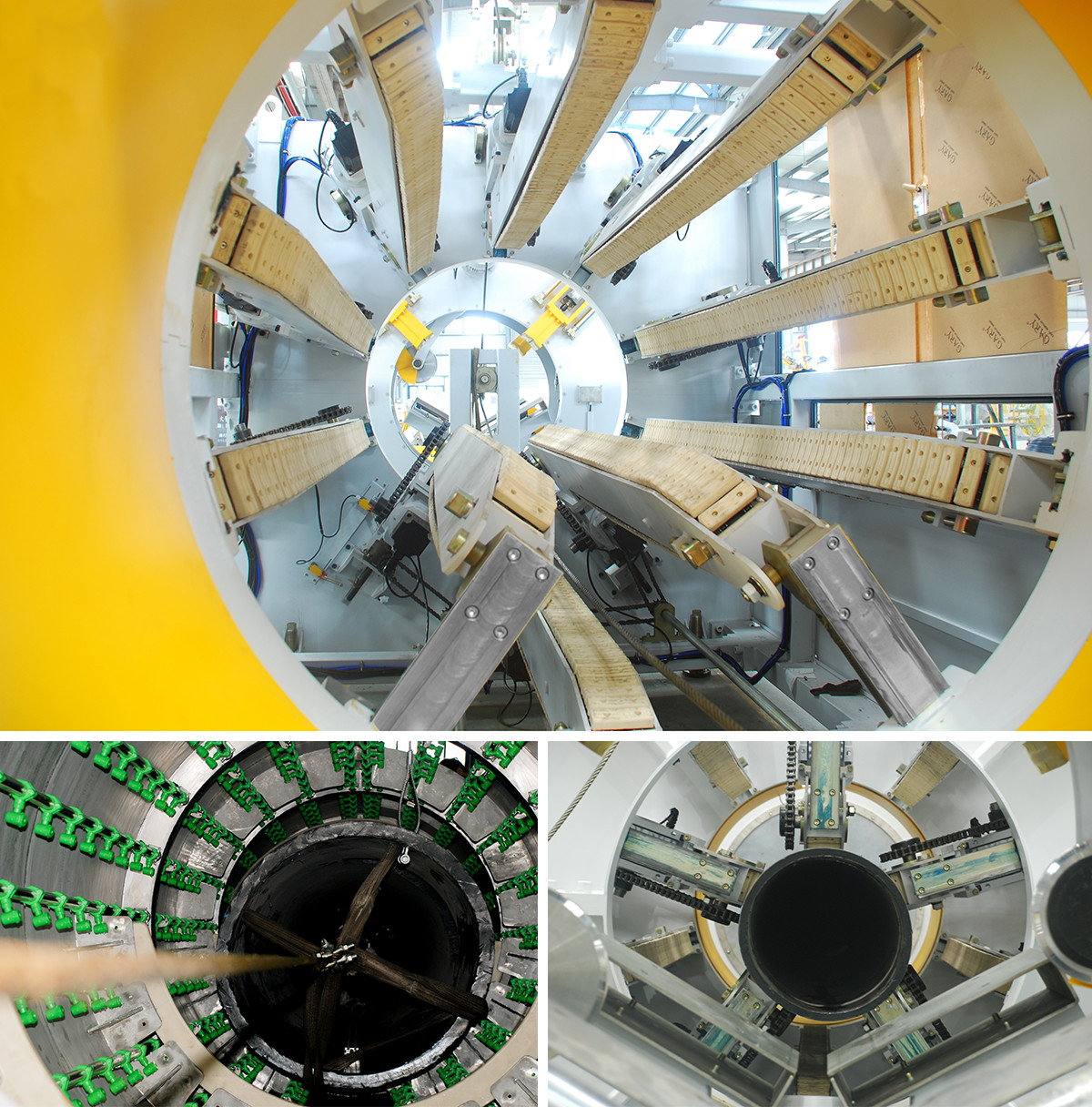

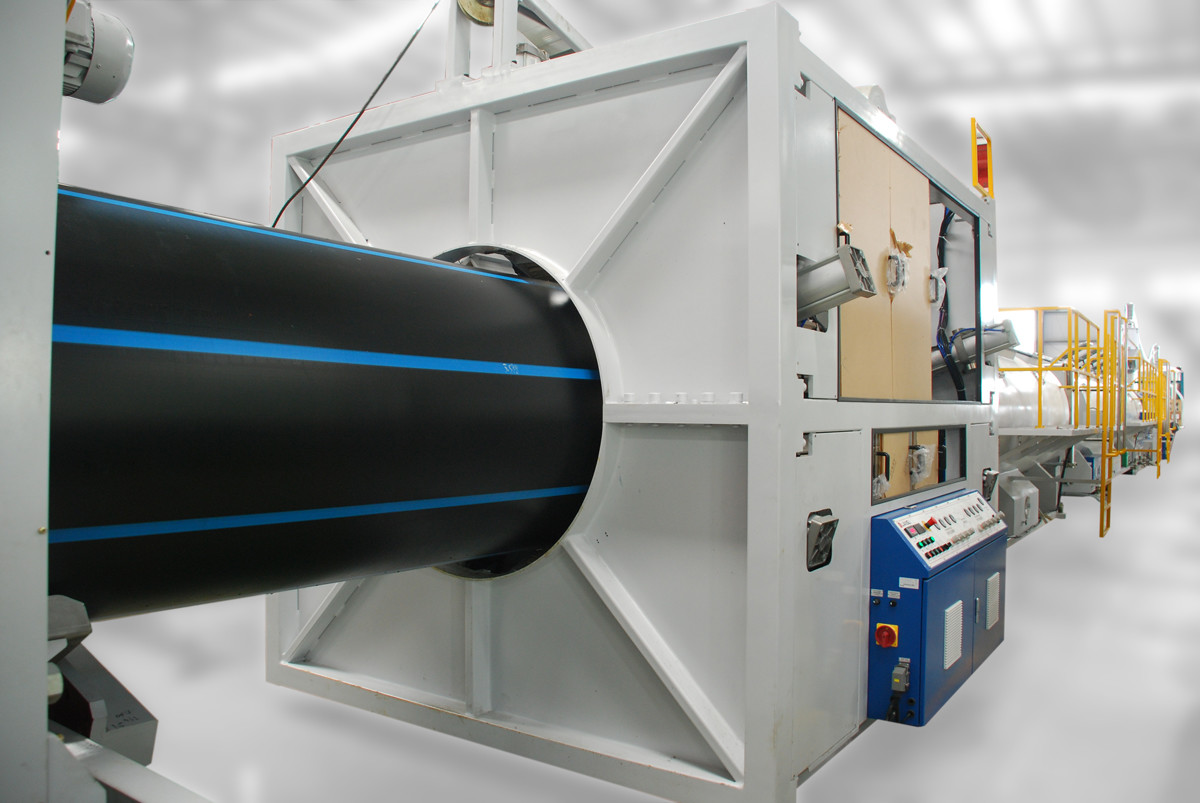

Máquina de tração

Equipada com unidade de tração de dez garras, faixa de diâmetro do tubo na faixa de tração de 500-1200MM.

Mais de 30 vezes a faixa de regulação de velocidade, adota motor servo independente de fabricação própria Liansu, plano de regulação de velocidade servo síncrono do tipo "um driver aciona mais motores", para garantir a estabilidade da baixa velocidade de rotação e saída de torque adequada (garante a formação rápida de tubos de grande diâmetro e alta classe de pressão); Configura dispositivo de tração prévia para reduzir o custo de preparação e mão de obra.

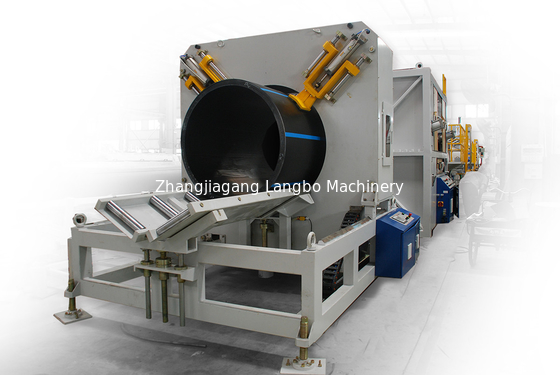

Corte

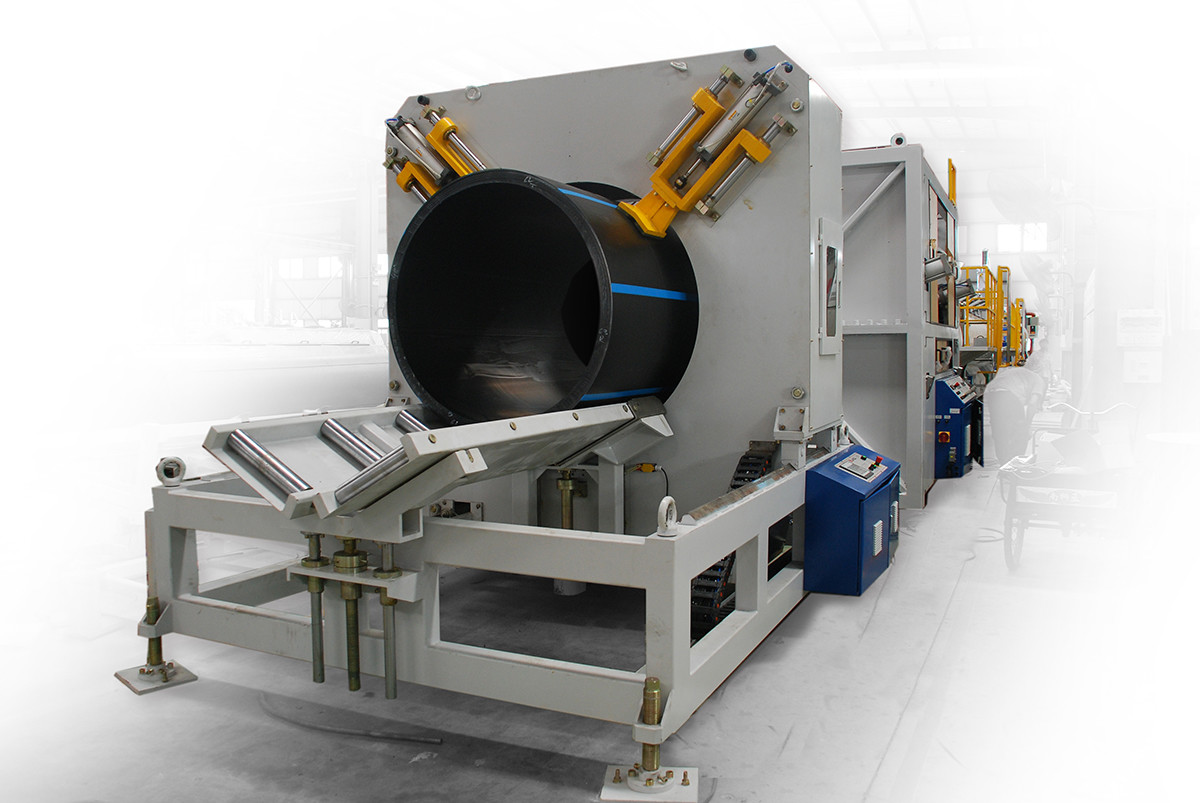

Equipado com cortador sem cavacos, sistema de alimentação de faca hidráulica dupla importado, faixa de corte ODØ500-Ø1200, espessura máxima do tubo de até 80mm;

A face de corte é plana, lisa e sem flange, produção ambientalmente amigável; fixação em V, ao mudar a especificação, basta ajuste elétrico, reduz a intensidade de trabalho e melhora a eficiência;

Anéis condutores inovadores e escovas de carbono, garantem contato firme e reduzem a manutenção.
