Detalhes do produto:
|
Nome: | Linha da extrusão da tubulação do PVC | Detalhes da embalagem: | filme que wraping |
---|---|---|---|
Plástico: | PVC | Aplicação: | fatura da tubulação |
Matéria prima: | Pó do PVC | Projeto do parafuso: | Parafuso gêmeo cônico |
Material do parafuso: | 38CrMoALA | Motor: | Siemens |
Inversor: | ABB | Sensor de temperatura: | OMRON |
Realçar: | máquina da fabricação da tubulação do PVC de 400mm,tubulação do pó do pvc que faz a extrusora,extrusora de parafuso gêmea cônica de 400mm |

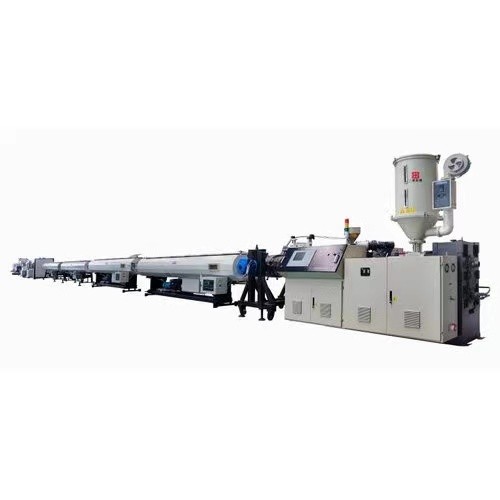

fábrica da fabricação da tubulação do pvc de 50-400mm
FLUXO DE PROCESSO DA PRODUÇÃO
A primeira etapa da produção da tubulação é a preparação da matéria prima. Os clientes podem misturar o pó do PVC com outros aditivos sós. A mistura feeded na extrusora. O material será plastificado na extrusora e para ser expulsado então no molde. O material é dado forma pelo molde e sai com a vista da tubulação. A tubulação expulsou do molde é quente e macia. A tubulação com forma instável será calibrada e refrigerada pela luva do vácuo no tanque da calibração do vácuo. E então a tubulação entra no tanque refrigerando para refrigerar mais adicional. Transporte fora dos suportes da unidade ao lado do tanque refrigerando e para tomar a tubulação longe da extrusora. De acordo com o comprimento definido, a tubulação será cortada e embalada então para o transporte.
Modelo | Diâmetro da tubulação | Extrusora | Poder da extrusora | Capacidade |
LB-32A | 16-32 (quatro) | SJ65/132 | 37AC | 250 |
LB-32B | 16-32 (quatro) | SJ80/156 | 55AC | 350 |
LB-50A | 16-50 | SJ45/90 | 15AC | 100 |
LB-50B | 16-50 (dobro) | SJ51/105 | 18.5AC | 150 |
LB-50C | 16-50 (dobro) | SJ65/132 | 37AC | 250 |
LB-63A | 16-63 | SJ51/105 | 18.5AC | 150 |
LB-63B | 16-63 (dobro) | SJ65/132 | 37AC | 250 |
LB-160 | 50-160 | SJ65/132 | 37AC | 250 |
LB-250 | 63-250 | SJ65/132 | 37AC | 250 |
LB-315 | 110-315 | SJ80/156 | 55AC | 350 |
LB-630 | 315-630 | SJ92/188 | 110DC | 800 |
LB-800 | 560-800 | SJ105/216 | 160DC | 1100 |
INTRODUÇÃO DOS COMPONENTES

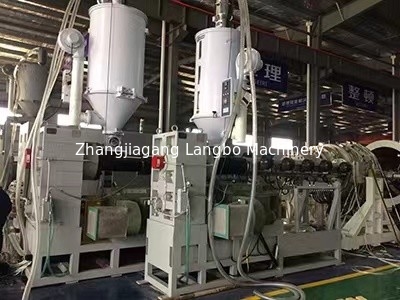

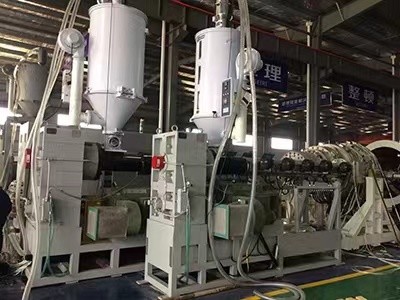

Extrusora de parafuso gêmea cônica
Os compostos do PVC são sensíveis ao corte e às altas temperaturas. Consequentemente, nós devemos delicadamente processar na paralela ou em extrusora de parafuso gêmeas cônicas, segundo as exigências da taxa de transferência e as dimensões da tubulação. Como o equipamento profissional, a extrusora de parafuso gêmea cônica pode processar compostos não únicos do PVC, a mistura do PVC e a madeira/composto mas igualmente os compostos de PP/PE e do pó de madeira.

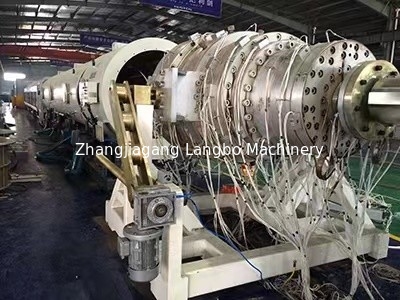

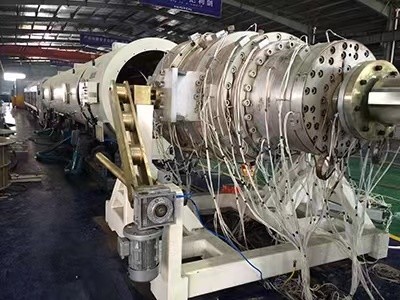

Molde
O formulário da tubulação é dado forma pelo molde com várias matérias primas. O projeto especial de nosso molde fornece a viscosidade ideal do derretimento material, que influencia dar forma da tubulação e energia da extrusão. Todas as caras em contato com o material são lustradas, por essa razão, a fricção da extrusão podem ser minimizadas.

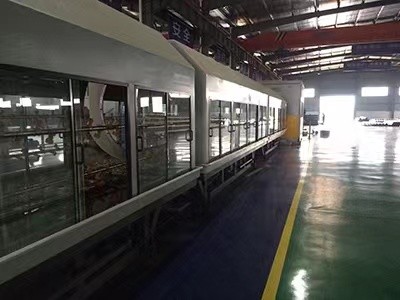

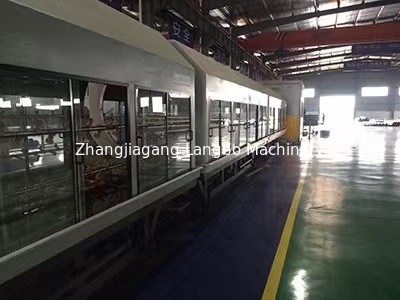

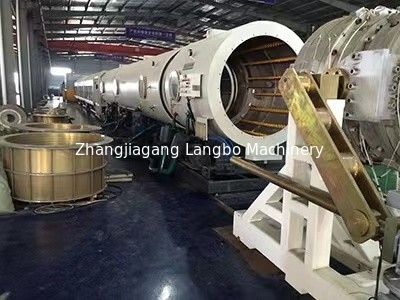

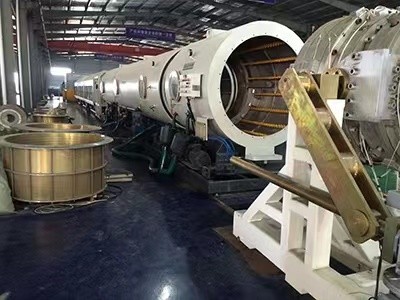

Tanque da calibração do vácuo & tanque refrigerando
Através do tanque da calibração do vácuo, a forma da tubulação será definida. Além disso a qualidade de superfície das tubulações é influenciada por esta etapa. Os tanques da calibração do vácuo de LANGBO são fabricados com de aço inoxidável. Os bocais de pulverização são projetados para o desempenho refrigerando máximo. A água refrigerando polvilha na superfície plástica quente da tubulação. Combinado com dar forma do molde, a qualidade de superfície das tubulações será definida.
A pressão em nosso tanque de vácuo pode ser ajustada, assim que a pressão do vácuo pode ser fixada de acordo com as exigências da tubulação. Nós selamos a gaxeta para cada tampa no tanque de vácuo. Isto para o escapamento do vácuo e minimiza o consumo de energia. Nós adotamos a tecnologia de processamento sofisticada a fim garantir a qualidade de nossos produtos.
Transporte fora da unidade
Nós temos uma vasta gama de unidades do transporte-fora que podem fornecer clientes para a solução ideal a escala do diâmetro de 16 a 800 milímetros.
As unidades do transporte-fora de Caterpillar e da correia podem ser adotadas de acordo com as condições da produção.
A velocidade do transporte-fora pode ser conectada com a velocidade da extrusão, de modo que a espessura de parede seja mais simétrica.
A unidade do transporte-fora da correia é usada geralmente para a tubulação pequena e a extrusão de alta velocidade. Está livre da vibração e assegura o controle excelente mesmo na alta velocidade.
Caterpillar pode tomar as tubulações grandes facilmente. A superfície das garras está cobrindo com o plutônio da espuma que pode impedir o deslizamento entre as tubulações e as garras.
O ajuste da velocidade das correias e da lagarta pode ser ajustado pelo inversor. Consequentemente, o homem pode operar sobre o painel de controle facilmente.

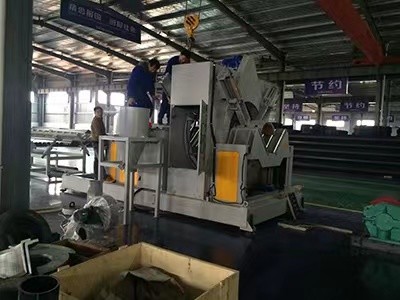

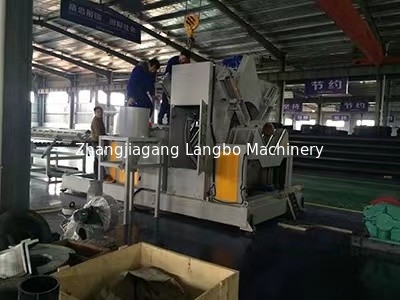

Cortador
Um cortador com elevado desempenho pode assegurar o mesmo comprimento das tubulações cortadas. Assim o codificador de alta qualidade e a unidade precisa do cortador são necessários. O transporte como similar fora da unidade, o cortador tem dois conceitos de projeto: o cortador e o planeta da serra viram o cortador. Depende do diâmetro de cortar as tubulações.
Sistema de controlo
O sistema de controlo inclui operações inteiras o controlador e o executor relativos tal como o módulo do PLC, painel de HMI (relação de máquina humana), termômetro, conector e assim por diante. Os elementos com de alta qualidade são significativos para uma produção estável e precisa.
Unidade opcional
Para a produção da tubulação, há algumas unidades funcionais como o laser, a impressora da tinta, o empilhador da tubulação e o soquete formando a máquina.
Com impressora o fabricante da tubulação pode redigir a informação da produção nas tubulações.

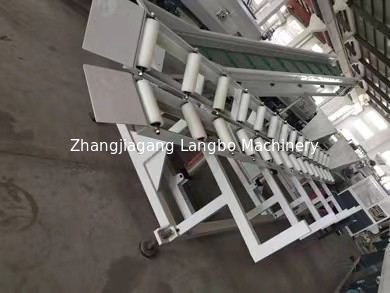

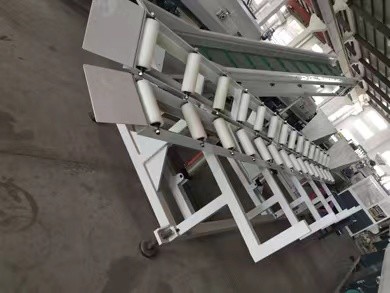

O empilhador pode ser usado para recolher as tubulações após o corte.
O soquete que forma a máquina pode formar uma extremidade da tubulação em um diâmetro mais grande, de modo que as duas tubulações possam conectar a extremidade para terminar.
