Linha de extrusão de tubos de PVC de quatro fios
Introdução
A extrusora principal é uma extrusora de parafusos geminados cónicos, existem duas opções para escolher máquinas: duas linhas de extrusão de tubos cavidades e quatro linhas de extrusão de tubos cavidades;nesta linha de produção completa pode equipar soquete de tubulação on-line / máquina belling.
A linha de produção completa pode equipar o tubo de tomada / máquina de campanha on-line.
A linha completa pode ser operada por ecrã táctil PLC ou manualmente.
Especificações
A capacidade de produção tem uma estreita relação com o tamanho do parafuso e a potência do motor.
| Modelo |
Diâmetro do tubo (mm) |
Modelo de extrusão |
Potência do motor (KW) |
| LB-32F |
16-32 (Quatro tubos) |
SJSZ65/132 |
37 AC |
| LB-32E |
16-32 (DOBLE PIPE) |
SJSZ51/105 |
22 AC |
| LB-32W |
16-32 (DOBLE PIPE) |
SJSZ65/132 |
37 AC |
| LB-40E |
16-40 (dual pipe) |
SJSZ51/105 |
22 AC |
| LB-40W |
16-40 (dual pipe) |
SJSZ65/132 |
37 AC |
| LB-50E |
16-50 (dual pipe) |
SJSZ51/105 |
22 AC |
| LB-50W |
16-50 (dual pipe) |
SJSZ65/132 |
37 AC |
| LB-63W |
16-63 (DOBLE PIPE) |
SJSZ65/132 |
37 AC |
Vantagens:
(1) Devido às características do parafuso cônico, a secção de alimentação tem um diâmetro grande e a área de transferência de calor e a velocidade de cisalhamento do material são relativamente grandes,que favoreça a plastificação do materialO diâmetro do parafuso da secção de medição é pequeno, reduzindo a área de transferência de calor e a velocidade de cisalhamento do fundido, de modo a que o fundido possa ser extrudido a uma temperatura mais baixa.
(2) Equipado com um dispositivo de alimentação quantitativa, para que a quantidade de extrusão e a quantidade de alimentação possam corresponder, para assegurar a extrusão estável dos produtos.
(3) No dispositivo de alimentação quantitativa, o utilizador deve adicionar o corpo magnético para evitar que as impurezas de ferro caam e proteger o parafuso.
(4) Como o parafuso tem forma de cone, a extremidade pequena é a seção de medição, a área da seção transversal é pequena e a força axial é pequena.e o rolamento com grande carga axial pode ser instalado.
(5) A caixa de distribuição é definida e o binário de condução é distribuído uniformemente entre cada parafuso através da caixa de distribuição.
(6) O aquecedor elétrico de alumínio fundido é utilizado para aquecimento de barris, com longa vida útil e instalação e desmontagem convenientes.
(7) Para o resfriamento em barril, é adotado um forte arrefecimento por ar, com pequenas flutuações de temperatura.
(8) O motor principal pode ser ajustado sem passos e de forma conveniente utilizando um dispositivo de conversão de frequência CA.
(9) O conversor de frequência possui muitos tipos de medidas de protecção para evitar danos das peças.
O primeiro teste simulado de quatro linhas de extrusão de tubos é de quatro linhas de saída.O custo dos insumos da planta e o custo da produção, e aumenta consideravelmente a produção e reduz o tempo de produção.
Capacidade de produção: em comparação com uma das duas linhas de produção de extrusão de tubos, a produção é aumentada em 70%.

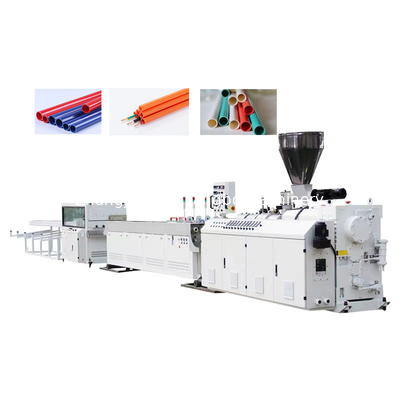

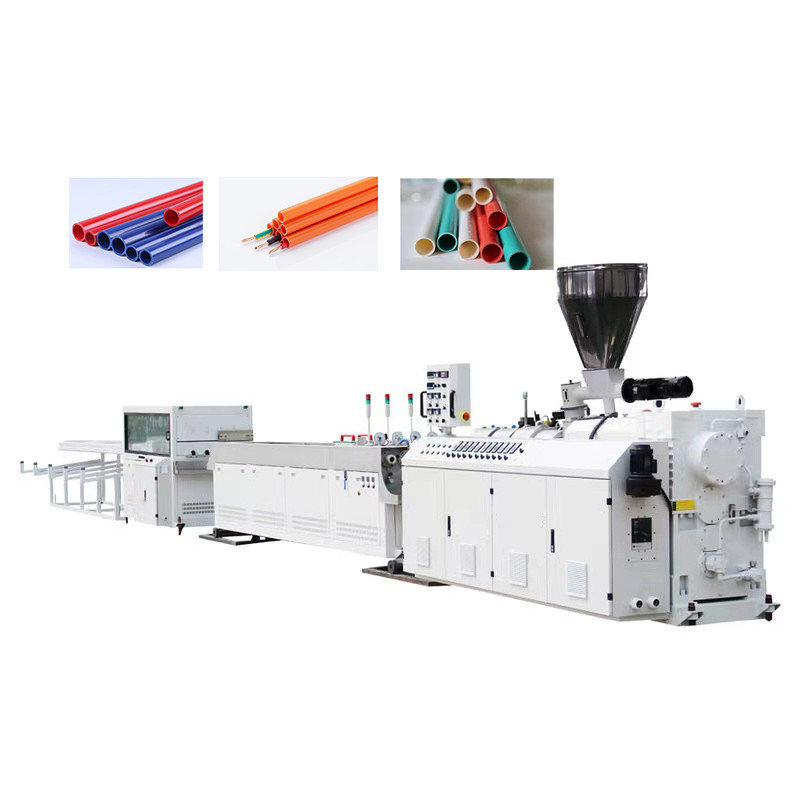

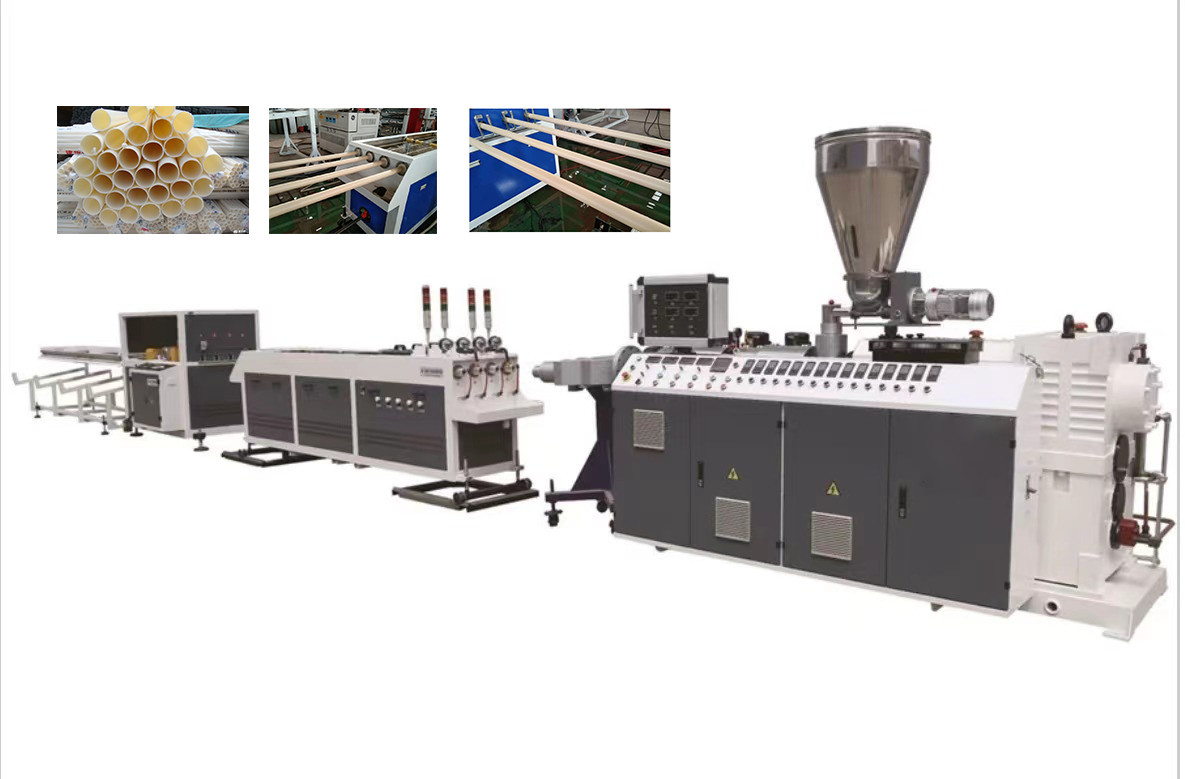

A linha de produção é composta pelas seguintes partes:

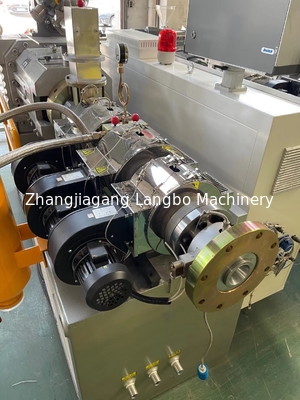

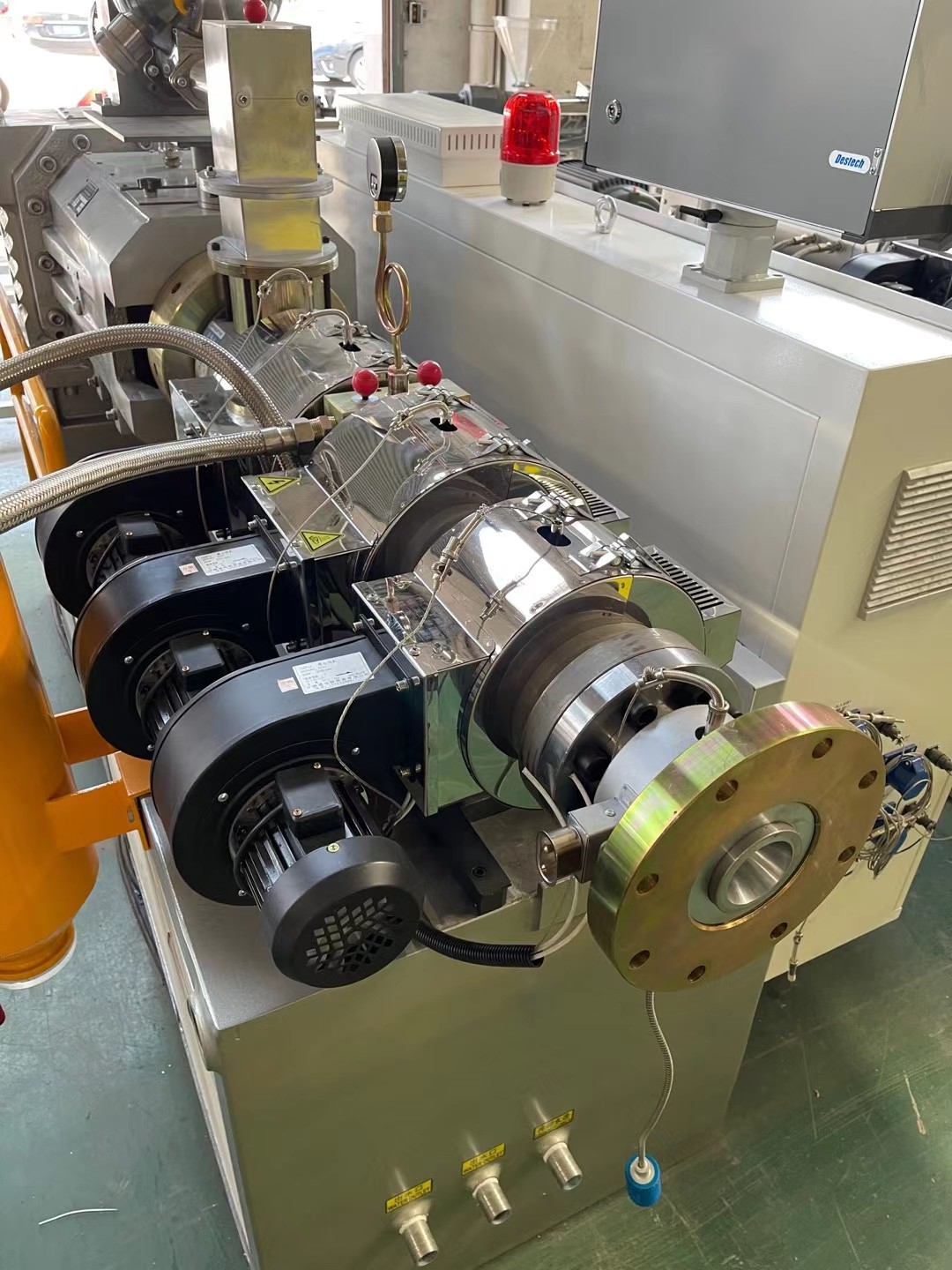

65 / 132 extrusora de dois parafusos
Quatro cabeças de matriz de cavidade
Tanque de calibração de vácuo a vácuo de aço inoxidável
Impressora automática de pulverização de quadro móvel;
Máquina de corte e de arranque de quatro cavidades
Stacker
